一、系统部署架构

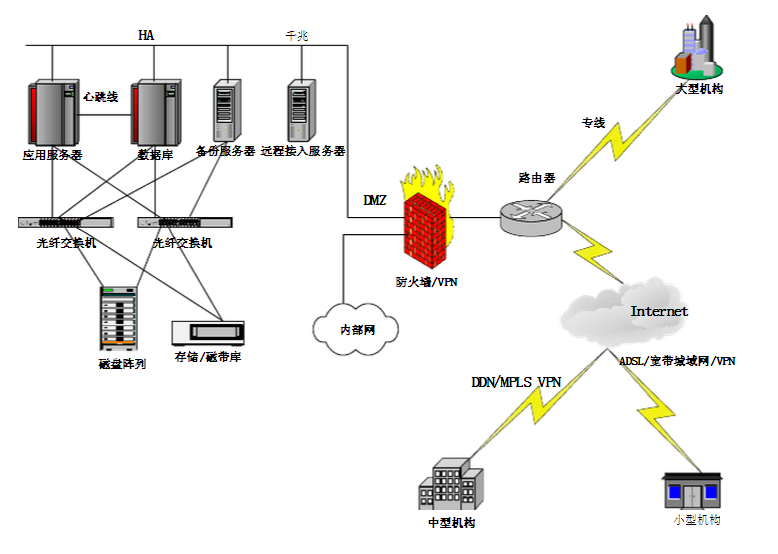

现在IT的发展趋势是数据集中，数据集中的核心是对服务器进行整合，特别是一些大型企业，建立企业数据中心，购买高性能的主机，对数据集中管理，已成为一种趋势。所以EAS的网络服务器部署应采用集中式应用，系统部署架构如下：现在IT的发展趋势是数据集中，数据集中的核心是对服务器进行整合，特别是一些大型企业，建立企业数据中心，购买高性能的主机，对数据集中管理，已成为一种趋势。所以EAS的网络服务器部署应采用集中式应用，系统部署架构如下：
二、双机互备方案
我们在数据库服务器和应用服务器的设计上采取了基于双机热备与SAN数据存储相结合的数据库冗余备份方案， 采用HA服务器群集技术，提高了数据库系统及业务应用系统的可靠性，而不是单台主机的可靠性。
双机互备方案的典型应用是采用两台服务器做HA双机系统，一台安装应用服务器，一台安装数据库，两台主机互为备份。其主要功能是提高客户计算机系统及其应用的可靠性，而不是单台主机的可靠性。HACMP有多种配置方式，视具体应用复杂程度和配置不同，其接管时间在30秒到300秒。
HA技术原理：
作为双机系统的两台服务器（主机A和B）同时运行HA软件； 服务器除正常运行自己的应用外，同时又作为对方的备份主机；
两台主机系统（A和B）在整个运行过程中，通过“心跳线”相互监测对方的运行情况（包括系统 的软硬件运行、网络通讯和应用运行情况等）；
一旦发现对方主机的运行不正常，故障机上的应用就会立即停止运行，本机（故障机的备份机）就会立即在自己的机器上启动故障机上的应用，把故障机的应用及其资源包括用到的IP地址和磁盘空间等接管过来，使故障机上的应用在本机继续运行；
应用和资源的接管过程由HA软件自动完成，无需人工干预；
当两台主机正常工作时，也可以根据需要将其中一台机上的应用人为切换到另一台机(备份机)上运行。
HA技术特性：
支持并行数据库； 支持动态集群重配置； 广泛的集群管理工具；
支持2到32个集群节点的扩展； 自动失败检测和恢复； 多节点的灵活配置；
三、数据备份方案
数据备份流程
日常备份操作由备份系统自动完成，操作人员按照要求在备份服务器上制定备份策略，全网的备份由备份服务器统一管理。各客户端也可以自行手工启动备份。备份服务器(包括主服务器和共享服务器)的数据(文件和数据库资料)直接进入磁带库，各客户端的资料由网络传到备份主服务器，进入带库，对于一些小文件，我们可以先将这些小文件备份到备份服务器的本地硬盘存储池中，待达到一定百分比时，在一次性迁移到带库中；而对于一些大文件，可以直接备份到带库中。这样可以大大提高数据的备份效率，提高存储设备的利用率。为提高备份质量、保证数据安全，可以采用ITSM软件的自动的副本存储池复制功能，同时进行备份复制，一份近线保管，另一份离线保管(所有管理均由备份软件完成)提高系统容灾能力。
备份策略建议
对于企业这样的一个关键应用来说，制定一个良好的备份策略是至关重要的。备份工作的主要内容包括主机、数据库系统备份和应用系统数据备份两个方面：
1）主机、数据库、应用软件系统备份策略：
为了在主机、数据库、应用软件系统发生故障时，能够迅速、有效的使系统得到恢复，需要对主机、数据库、应用软件系统进行备份。由于主机、数据库、应用软件极少发生变动，所以它的备份策略也比较简单。
在主机、数据库、应用软件安装调试完毕后，将主机、数据库、应用软件系统的备份到磁带上。 在对主机参数、数据库参数、应用软件进行修改后，及时将主机、数据库、应用软件系统备份到磁带上。
定期对主机、数据库、应用软件系统进行全备份。这些全备份可以通过ITSM的定时自动完成。
2）EAS软件系统数据备份策略：
Oracle在归档模式下运行，利用IBM Tivoli Storage Manager for Database模块调用RMAN进行在线的热备份，可以在备份时，对备份数据保存在不同的存储对象中，以满足客户容灾的要求，
四、网络安全管理（防火墙）
防火墙具有很好的保护作用，入侵者必须首先穿越防火墙的安全防线，才能接触目标计算机，所以出于安全考虑，企业必须购置防火墙以保证其服务器安全，将EAS服务器放置在防火墙内部专门区域。
一般硬件防火墙比软件防火墙的性能更好，建议选择企业级的硬件防火墙，硬件防火墙市场知名度高的品牌有H3C、天融信、CISCO、Check Point、Juniper、等，用户应根据应用情况选择合适的防火墙。
EAS客户端通过金蝶自主开发的协议ORM-RPC与应用服务器连接，ORM-RPC可以运行在HTTP或TCP/IP协议之上，ORM-RPC可以使用HTTP 80端口或TCP 11034默认端口，客户也可以自己定义ORM-RPC协议的TCP端口。在防火墙上配置策略需要开放应用服务器的端口和11034端口（或客户自定义端口）。
备注：
1、由于应用服务器和数据库服务器之间的数据流量很大，建议将应用服务器和数据库服务器部署在同网段，最好连接同一台交换机。
2、若应用服务器和数据库服务器分别部署在不同的网段，基于性能考虑，必须保证应用服务器和数据库服务器之间的连接带宽至少100M。若用户数多，应用服务器和数据库服务器之间的连接带宽建议采用1000M。
3、HTTP的默认端口是80，有些应用服务器使用非80端口，如WebSphere的HTTP使用的端口是9080，如果EAS客户端使用HTTP与EAS服务端连接，服务器应开通9080端口。Apusic默认的HTTP端口是6888。Weblogic默认的HTTP端口是7001。
